阻燃電纜是什么電纜?耐火電纜是什么電纜?阻燃電纜與耐火電纜的區別

來源：金環宇電線發布日期：2019-09-27 16:40

很多人容易把阻燃電纜和耐火電纜混雜，雖然阻燃電纜有許多較適用于化工企業的優點，如低鹵、低煙阻燃等，但在一般情況下，耐火電纜可以取代阻燃電纜，而阻燃電纜不能取代耐火電纜。下面說下阻燃電纜與耐火電纜的區別

阻燃電纜是指：

在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜。它的根本特性是：在火災情況下有可能被燒壞而不能運行，但可阻止火勢的蔓延。通俗地講，電纜萬一失火，能夠把燃燒限制在局部范圍內，不產生蔓延，保住其他的各種設備，避免造成更大的損失。

ZC-阻燃電纜

阻燃電纜的結構特點：

阻燃電纜的結構和普通電纜基本相同，不同之處在于它的絕緣層、護套、外護層以及輔助材料(包帶及填充)全部或部分采用阻燃材料。

耐火電纜是指：

在規定試驗條件下，試樣在火焰中被燃燒，在一定時間內仍能保持正常運行的性能。它的根本特性就是：電纜在燃燒條件下仍然能維持該線路一段時間的正常工作。通俗地講就是，萬一失火，電纜不會一下就燃燒，回路比較安全。

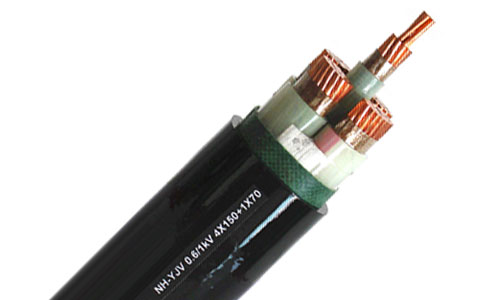

NH-耐火電纜

耐火電纜的結構特點：

耐火電纜的結構和普通電纜基本相同，不同之處在于耐火電纜的導體采用耐火性能好的銅導體(銅的熔點為1083℃)，并在導體和絕緣層間增加耐火層。耐火層由多層云母帶繞包而成。因為不同云母帶的允許工作溫度差異較大，因此電纜耐火性能的關鍵是云母帶。

因此耐火電纜與阻燃電纜的主要區別是：耐火電纜在火災發生時能維持一段時間的正常供電，而阻燃電纜不具備這個特性。這個特性決定了耐火電纜在現代都市及工業建筑中起著重要的作用。

因為一旦火災發生，控制、監視、導引及報警等系統供電回路必須維持正常工作。因此，該電纜主要使用在應急電源至用戶消防設備、火災報警設備、通風排煙設備、導行燈、緊急電源插座、緊急用電梯等供電回路。

阻燃電纜與耐火電纜的區別

一、阻燃電纜主要有以下幾個等級

ZR是阻燃的意思，電線電纜阻燃級別分A、B、C三級，ZB就代表B級阻燃，ZR默以為C級阻燃。阻燃特性ZA>ZB>ZC，無論是家裝電線或是電力電纜都會有阻燃等級的區別。

阻燃電纜A/B/C類是根據GB/T18380-2008規范規則劃分的，是用來評估垂直安裝的成束電線電纜或光纜在規則條件下抑制火焰垂直蔓延的能力。

阻燃A類是指：電纜安裝在實驗鋼梯上以使總體積中實驗所含非金屬材質為7L/m，供火時間為40分鐘，電纜焚燒中止后，擦干試樣，測得試樣最大炭化范圍不得高于噴燈底部2.5m

阻燃B類是指：電纜安裝在實驗鋼梯上以使總體積中實驗所含非金屬材質為3.5L/m，供火時間為40分鐘，電纜焚燒中止后，擦干試樣，測得試樣最大炭化范圍不得高于噴燈底部2.5m

阻燃C類是指：電纜安裝在實驗鋼梯上以使總體積中實驗所含非金屬材質為1.5L/m，供火時間為20分鐘，電纜焚燒中止后，擦干試樣，測得試樣最大炭化范圍不得高于噴燈底部2.5m。

二、低煙無鹵線纜：

低煙無鹵線纜顧名思義就是遇火后發煙量少，不含鹵素的線纜。低煙無鹵的原則就是讓線纜在火焰中焚燒時不會產生許多的毒氣和煙霧，從而讓人們在焚燒中不會造成很大的傷亡，大大提高了人們在火災中的生還率。

1、低煙無鹵線纜的測驗要求，契合三方面要求：

阻燃性要求：低煙無鹵纜線必須具有阻燃性。其阻燃等級有兩個，別離要求契合IEC60332.1(單根電纜筆直焚燒測驗)和IEC60332.3C(成束電纜筆直焚燒傳播測驗)。其中IEC60332.1的阻燃要求運用普通的纜線阻燃要求，而IEC60332.3C則要求比較高，屬于干線級的阻燃要求。

2、煙密度要求：低煙無鹵纜線要進行煙密度測驗。它是在一個密閉的空間中用火焚燒線纜，待火焰熄滅后測驗最終的室內煙密度，要求在有煙的情況下，透光能力可以達到60%，這樣就確保人們在煙霧中可以看見道路。

3、毒性要求：目前的毒性測驗辦法有數種，如小白鼠實驗等等。在低煙無鹵纜線中選用的是鹵酸氣體釋放量測驗(用于低鹵測驗)和氣體酸度測驗(用于無鹵測驗)。其測驗原理是對低煙無鹵材料在高溫下(別離為800℃和935℃)所產生的氣體進行分析的辦法確定鹵素含量。

有些材料上介紹IEC60332.1等同于UL的CM級要求(IEC60332.2是細徑纜線的測驗辦法，即不能運用60332.1測驗時運用的替代測驗辦法)、IEC60332.3C等同于UL的CMR級要求。事實上，這4個規范的測驗辦法并不相同，無法直接對比。

綜上所述，形成了兩個系列的線纜，一種是美國的CMX高阻燃纜線(美國規范中明確要求CMX纜線含鹵素，以提高纜線分解的溫度);另一種是歐洲的FR/LSOH阻燃/低煙無鹵線纜。

三、耐火電纜

為了確保數據的安全，人們就希望在發生火災后，能后有足夠的時刻在整個網絡癱瘓前將所有數據回籠，并將他們轉移到安全的地方，將數據流失的可能性降到最低。因而，在纜線的規范中，還有一類防火規范，稱之為“線路完好性”規范。它的目標是纜線在火場中仍然能保持線路暢通，讓電源和信息仍然可以正常傳輸。因而契合系列完好性要求的線纜也被稱之為防火纜線。

目前常見的防火纜線水平有兩類：

1、中國規范：在750℃時，仍然可以繼續工作90分鐘(E90)。

2、阻燃耐火低煙無鹵纜線

運用阻燃線纜的目的是幫助人們在火災中可以順利的逃生，而耐火的目的是為了保證數據能在火場中有足夠的時刻轉移到安全的地方，因而，最理想的電纜就是同時具有阻燃/低煙無鹵特性和耐火特性。選擇低煙無毒無鹵銅纜以及阻燃耐火/低煙無鹵且契合CMP級的纜線，可以在火場中阻止火勢的蔓延，進行數據的安全傳輸，煙霧少，無鹵素。
