簡述純鋁電纜與鋁合金電纜的區(qū)別
-
來源：金環(huán)宇電纜發(fā)布日期：2019-09-27 16:40
生活中我們也常看到有些電纜的線芯是銀色的，其實(shí)那就是鋁合金電纜，取代了之前的純鋁電纜。鋁電纜為什么不受歡迎?下面細(xì)說下純鋁電纜與鋁合金電纜的區(qū)別。

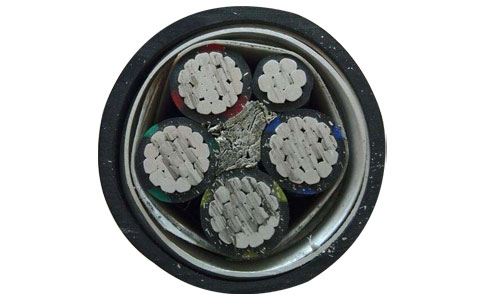

鋁合金電纜
鋁電纜的優(yōu)勢
1、價(jià)格便宜，鋁材價(jià)格比銅材便宜3.5倍，所以鋁芯電纜比銅芯電纜便宜很多。
2、重量輕，鋁材的重量比銅材的重量也要輕的多，鋁芯電纜的重量僅是銅芯電纜重量的百分之四十，運(yùn)輸方便，運(yùn)輸成本也低。
3、抗氧化，腐蝕，鋁與空氣接觸會(huì)產(chǎn)生一種氧化膜，可以阻止空氣與鋁的進(jìn)一步直接接觸，抗氧化性較強(qiáng)。
由此可以看出鋁電纜在經(jīng)濟(jì)上是非常的節(jié)約的，但它的一些致命缺點(diǎn)，使得它只能做為短期使用，而不能長期使用。
鋁電纜不受歡迎的原因
1、鋁線表面容易被空氣氧化
鋁的抗氧化性強(qiáng)并不是說鋁不容易氧化而是因?yàn)楸砻嫔傻难趸瘜?，阻止了其繼續(xù)氧化，而鋁本身是很容易氧化的。將鋁放在空氣中很容易就會(huì)出現(xiàn)一層氧化膜，而這層氧化膜雖然厚度只有幾微米，但是有著很高的電阻率，提高了膜電阻，膜電阻會(huì)引起連接處過熱，使膜電阻進(jìn)一步增大，使導(dǎo)電情況惡化，使鋁線過熱，易起火。為了防止這種情況，在鋁線施工時(shí)，先刮擦干凈鋁表面后涂導(dǎo)電膏，隔斷與空氣的接觸。
2、膨脹系數(shù)過高
膨脹系數(shù)高的鋁更容易膨脹，會(huì)使鋁線受到擠壓，線路在斷電冷卻之后，鋁線不能完全恢復(fù)原判，還依然會(huì)有稍微壓扁，這樣使連接處出現(xiàn)空隙松動(dòng)，導(dǎo)致空氣進(jìn)入形成鋁的氧化膜，使接觸電阻增大，通電時(shí)情況惡化，嚴(yán)重甚至引起發(fā)電火花，引燃起火。為防止這種情況，在大截面連接處應(yīng)配置過渡接頭，小截面積有彈簧壓接帽，能夠有效避免空氣進(jìn)入。
3、電解腐蝕現(xiàn)象
若不同電位的兩金屬間存在帶酸性或堿性的液體，則兩金屬將形成局部電池。鋁的電位為-0.78V，而銅為-0.17V，當(dāng)鋁導(dǎo)體與銅導(dǎo)體間存在含鹽分的水分時(shí)就形成此種局部電池。電離作用將使電位低的鋁導(dǎo)體受到腐蝕而增大接觸電阻。
4、易被氯化氫腐蝕
PVC是一種常見的絕緣材質(zhì)，常用于包裹鋁芯電纜，但PVC絕緣會(huì)分解出氯化氫氣體，一般會(huì)在其內(nèi)添加阻止分解氯化氫的化學(xué)穩(wěn)定劑，但是當(dāng)繞路溫度過高(超過75℃)時(shí)，穩(wěn)定劑會(huì)失去效果，不能起到阻止氯化氫被分解，而鋁又極易被氯化氫腐蝕，就導(dǎo)致了電阻增大，易發(fā)生起火危險(xiǎn)。
鋁合金電力電纜是以AA8030 系列鋁合金材料為導(dǎo)體，采用特殊輥壓成型型線絞合生產(chǎn)工藝和退火處理等先進(jìn)技術(shù)的新型材料電力電纜。
純鋁電纜與鋁合金電纜的區(qū)別
一、耐腐蝕性能
純鋁的耐腐蝕性能比銅好，但鋁合金的耐腐蝕性能比純鋁更優(yōu)，因?yàn)殇X合金中加入的稀土等化學(xué)元素可以增加鋁合金的耐腐蝕性能，特別是耐電化學(xué)腐蝕性能，解決了純鋁長期在接頭處出現(xiàn)的電化學(xué)腐蝕的問題。
二、機(jī)械性能
第一，抗拉強(qiáng)度和延伸率。鋁合金導(dǎo)體相比于純鋁導(dǎo)體，由于加入了特殊的成分并采用了特殊的加工工藝，極大的提高了抗拉強(qiáng)度，且延伸率提高到30%，使用更加安全可靠。
第二，彎曲性能。鋁芯電纜的彎曲性能很差，彎曲很容易發(fā)生斷裂，鋁合金電力電纜的彎曲半徑為7倍電纜外徑，遠(yuǎn)遠(yuǎn)優(yōu)于GB/T12706的“電纜安裝時(shí)的最小彎曲半徑”中規(guī)定的10倍-20倍電纜外徑。
第三，柔韌性能。純鋁電纜只要幾次一定角度的扭轉(zhuǎn)，導(dǎo)體就會(huì)出現(xiàn)開裂或折斷，易引發(fā)事故，而鋁合金電力電纜能夠經(jīng)受幾十次的彎折，消除了以往純鋁電纜安裝使用過程中出現(xiàn)事故的隱患，極大地提高了安全可靠性能。
三、導(dǎo)電能力
鋁合金導(dǎo)體是在純鋁中添加稀土、鎂、銅、鐵等元素，經(jīng)過合金工藝形成的新興導(dǎo)體材料。眾所周知，在鋁中加入其它多種合金元素后，導(dǎo)電性能會(huì)下降，而通過工藝控制，可以使導(dǎo)電率恢復(fù)到接近純鋁的水平，使其與純鋁具有相近的載流量。
四、抗蠕變性能
純鋁抗蠕變性能差，由通電斷電引起的熱脹冷縮在連接處會(huì)造成蠕變量大，長時(shí)間之后會(huì)出現(xiàn)松弛，接觸電阻增大而引起過熱，容易引發(fā)事故。AA8000系列鋁合金的抗蠕變性是純鋁導(dǎo)體的300%，大大減少了電纜接頭松弛的可能性，改善了導(dǎo)體的連接狀況。
