施工現場的配電線路電纜要求
-
來源：未知發布日期：2019-09-27 16:42
(一)電纜類型選擇
電纜中必須包含全部工作芯線和用作保護零線或保護線的芯線。需要三相四線制配電的電纜線路必須采用五芯電纜。五芯電纜必須包括淡藍、綠/黃二種顏色的絕緣芯線，淡藍色芯線必須用作N線，綠/黃雙色芯線必須用作PE線，嚴禁混用。電纜線路宜采用埋地或架空敷設，嚴禁沿地面明設。并應避免機械損傷和介質腐蝕。埋地電纜路徑應設方位標志。電纜應根據敷設方式、環境條件選擇。埋地電纜宜采用鎧裝電纜;當選用無鎧裝電纜時，應能防水、防腐。架空敷設宜選用無鎧裝電纜。
(二)截面選擇
電纜截面的選擇應根據其長期連續負荷允許載流量和允許電壓偏移確定。
(三)敷設方式
1、埋地敷設

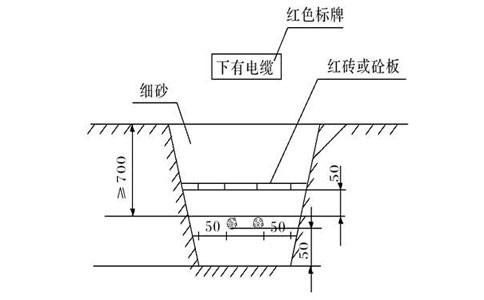

(1)埋地敷設施工工藝：電纜埋地敷設深度不應小于0.7m，并應在電 纜緊鄰上、下、左、右側均勻敷設不小于50mm厚的細砂。然后覆蓋磚或混凝土板等硬質保護層。
(2)埋地敷設防護套管：埋地電纜在穿越建筑物、構筑物、道路、易受機械損傷、介質腐蝕場所及引出地面從2.0m高到地下0.2m處必須加設防護套管，防護套管外徑不小于電纜內徑的1.5倍。
(3)埋地敷設安全距離：埋地電纜與其附近外電電纜和管溝的平行間距不得小于2m，交叉間距不得小于1m。
(4)埋地電纜接頭的處理：埋地電纜的接頭應設在地面上的接線盒內，接線盒應能防水、防塵、防機械損傷，并應遠離易燃、易爆、易腐蝕場所。
2、架空敷設
(1)架空敷設施工工藝：架空電纜應沿電桿、支架或墻壁敷設，并采用絕緣子固定，綁扎線必須采用絕緣線，固定點間距應保證電纜能承受自身所帶來的荷載，敷設高度應符合要求，但沿墻面敷設時最大弧垂距地不得小于2.0m。
(2)在建工程內電纜敷設、裝修施工用電
在建工程內的電纜線路必須采用電纜埋地引入，嚴禁穿越腳手架引入。電纜的垂直敷設應充分利用在建工程的豎井、垂直孔洞等，并宜靠近用電負荷中心，固定點每樓層不得得少于一處。電纜水平敷設宜沿墻或門口剛性固定，最大弧垂距地不得小于2.0m。裝飾裝修工程或其它特殊階段，應補充編制單項施工用電方案。電源線可沿墻角、地面敷設，并應采取防機械損傷和電火措施。
(四)保護方式
電纜線路必須有短路保護和過載保護。
