電纜地下直埋敷設方法及步驟
-
來源：金環宇電線電纜發布日期：2019-09-03 11:22
電纜地下直埋是一種最常用的經濟簡單的方法，可用于交通不密集的場所。電纜埋于地下，有利干散熱?？商岣唠娎|的利用率。但直埋不便于檢修，也不便于監護。
電纜溝在全面挖掘前，在設計的電纜線路上先挖試探樣洞，以了解土壤和地下管線的分布設置情況。若發現問題，及時提出解決辦法，樣洞的大小般為0.40.5m，寬與深為1m。開樣洞的數量可根據地下管道的復雜程度來決定，一般直線部分每隔40m左右開一個洞，在線路轉彎處、交叉路口有障礙物的地方均需開挖樣詢。開挖樣洞要仔細，不要損壞地下管線設施。
電纜構開挖前，根據圖紙和開挖樣洞的資料決定電纜的走向，用石灰粉畫出開挖線路的范圍《寬度和長度)，一根電纜為0.4-0.5m。兩根電纜為0.6m。
一、電纜溝的挖掘
電纜溝的挖據應沿著勘察利量西出的白粉線進行，深度一般為800mm，穿越農田時不應小于1m，66kV及以上的電纜不應小于1m，只有在引入建筑物、與地下建筑物交叉及繞過地下建筑物處可淺埋，但應埋設保護管。如遇障礙物或凍土層較淺的區域，則應適當加深:電纜溝的轉角處要挖成回弧形，并保證電纜的允許彎曲半徑:電纜接頭的地方、引入建筑或引自電桿處要挖出備用電纜裕量的余留坑，電纜之間、電纜與其他管道、道路、建筑物之間平行和交叉時的最小凈距應符合現行國標的規定。
二、埋設保護管及頂管方法
在穿越鐵路、公路、城市街道廠區道路時應埋設保護管，但在穿越鐵路，公路或其他不能挖掘明溝的道路時，通常則用頂管的方法設置保護管。
頂管是一項專業施工技術，大管徑管的頂管使用的機具及工藝也較復雜，電纜保護管通常直徑較小，一般可用簡便方法。
三、埋設隔熱層
電纜的理設與熱力管道交又或平行數設，如不能滿足額小地許照離時，但在接近或交叉點前后1m范圍內作隔熱處現。麗熱材料可用250mmM的施決把凝土、石始水泥板，150mm弊的軟術收玻璃絲板，材料一要隔熱，二要防病，理沒腦熱對時除熱力的寬度外，兩力各應伸出20電纜宜從隔熱后溝的下面穿過。任何時候不能將電級中行數設在熱力向的上方或下方，穿過熱力溝部分的電纜除采用隔熱展外，還應穿石槐水泥管保護。推薦閱讀：電纜地下直埋埋設隔熱層注意事項

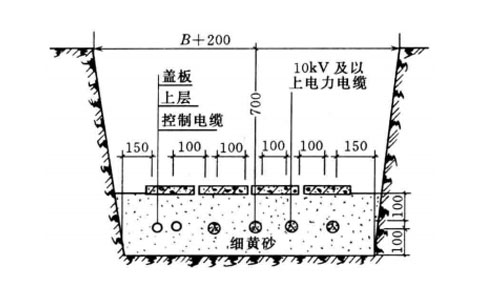

四、溝內鋪砂
溝挖好后應沿全線檢查一遍，應符合前述的要求，特別是轉角、交叉，設管、隔熱、深寬等。合格后可將細砂鋪以溝內，厚度100mm.砂子中不得有石塊、鋒利物及其他雜物，這一點要向工人交待清楚。避免返工。鋪好后要全沿線檢查，除鋪砂外，有無其他不要及妨礙展放電纜的地方，否則應及時修復。
五、牽引程序
六、展放電纜于溝內
敷設電纜的準備工作就緒，整理完畢土溝，在溝底部鋪上100mm厚的細砂或篩過的軟土作電纜的墊層。然后在溝內放置滾柱，其間距與電纜長度的重量有關，一般可按每3-5m放置一個滾柱(在電纜轉彎處應加放一個)，以不使電纜下垂碰地為原則。然后按前面敘述的展放方法施工。
展放電纜與架空線路中放線基本相同，所不同的是將電纜放入溝內，并且溝不是直線，除轉角外還有穿保護管等。展放電纜必須用放線架，電纜的牽引可用人工牽引或機械牽引。
七、砂土回填
全部檢查核對無誤后，在電纜上面在一層細砂，然后在砂子上鋪蓋一層紅磚或水泥磚，其寬度應超出電纜各側50mm。溝內回填土應分層填好夯實，覆蓋土要高于地面150-200mm，以防沉陷。在電纜接頭、進戶位置應先留出作業的位置，一般應大于3m，待接頭作完后再砌井或鋪砂蓋磚回填土。檢查應會同建設單位共同進行，并辦理隱蔽工程驗收手續。
八、電纜線路標志
在建筑物欠密集的地段，沿電纜線路途徑每隔100-200m及在線路轉彎處埋設用水泥制作的“下有電纜”標志樁。標志樁的底部宜澆鑄在水泥基礎內，防止日后傾斜或料倒。
