0.6/1KV VV、VLV3+1芯120、150、185、240、300、400平方電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-30 14:20

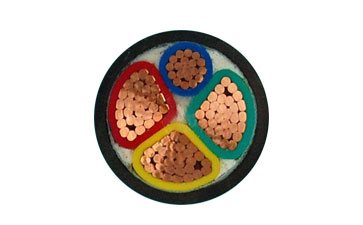

金環宇0.6/1KV VV、VLV3+1芯4-400平方聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
3*4+1*2.5	14.4	30	24	38	30	311	211
3*6+1*4	15.8	38	30	48	38	407	270
3*10+1*6	18.5	52	40	66	51	608	377
3*16+1*10	21.1	69	54	86	66	876	503
3*25+1*16	25.0	93	72	111	86	1304	714
3*35+1*16	27.1	113	88	134	104	1719	856
3*50+1*25	32.4	141	110	163	126	2102	1018
3*70+1*35	36.1	180	139	203	156	2809	1289
3*95+1*50	40.2	221	172	242	188	3769	1703
3*120+1*70	45.1	258	201	276	214	4748	2063
3*150+1*70	46.8	298	231	310	240	5707	2490
3*185+1*95	53.9	343	267	349	271	7127	3106
3*240+1*120	63.3	408	316	406	315	9109	3891
3*300+1*150	64.1	479	371	462	357	11888	5083
3*300+1*150	78.2	553	429	527	409	17064	--

金環宇0.6/1KV VV、VLV3+1芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

主要技術參數

電纜載流量計算條件：

環境溫：空中敷設為40℃，地埋敷設為25℃。

電纜導體工作溫度70℃。

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分離敷設。

單芯電纜敷設時，若采用三角形排列則為“品”字形，若采用平面排列，電纜間的距離為2倍的電纜外徑。
