射頻同軸電纜線規格型號及使用環境
-
來源：金環宇電纜發布日期：2019-09-27 17:06
射頻同軸電纜型號
1、SYV：實心聚乙烯絕緣射頻同軸電纜，同軸電纜，無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)
2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻(射頻)同軸電纜(SYV、SYWV、SYFV)適用于閉路監控及有線電視工程
SYWV(Y)、SYKV 有線電視、寬帶網專用電纜結構：(同軸電纜)單根無氧圓銅線+物理發泡聚乙烯(絕緣)+(錫絲+鋁)+聚氯乙烯(聚乙烯)

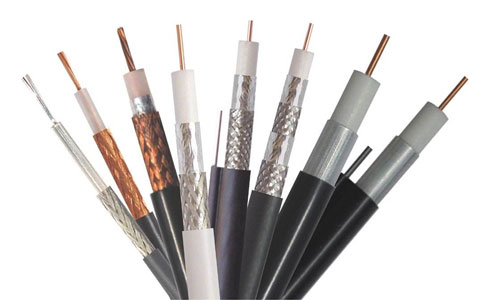

射頻電纜線
射頻同軸規格和主要參數
SYV-75-5:SYV代表視頻線,75代表阻抗為75歐姆,-5代表線材的粗細。
SYV 75-5-1(A、B、C)
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
射頻電纜作用
SYV電纜的作用：監控中常用的視頻線主要是SYV75-3和SYV75-5兩種.如果要傳輸視頻信號不是在200米內可以用SYV75-3,如果在350米范圍內就可以用SYV75-5.
SYV電纜的使用環境：設備的支架連線，閉路電視(CCTV)，共用天線系統(MATV) 以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。視頻同軸電纜的特征電阻是75 歐姆，這個值不是隨意選的。物理學證明了視頻信號最優化的衰減特性發生在77 歐姆。在低功率應用中，材料及設計決定了電纜的最優阻抗為75 歐姆。
