什么是水冷電纜
-
來源:金環宇電纜發布日期:2019-10-21 11:17

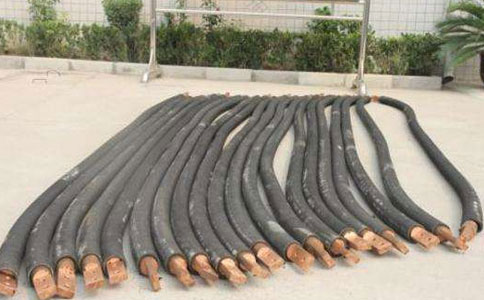

水冷電纜是一種中空通水,用于大電流加熱設備的特種電纜,通常由電極(電纜頭)、導線、外護套管三部分組成。普通水冷電纜電極使用銅管及銅排焊接而成,與設備連接不緊密;導線采用銅裸線絞制,彎曲半徑大;外護套管使用普通橡膠軟管,耐壓低;套管與電極采用普通卡箍緊固,密封性不好,易漏水。
水冷電纜特點
優質水冷電纜電極采用整體銅棒車、銑加工而成,表面做鈍化或鍍錫處理;導線使用漆包線經數控繞線機編織而成,柔軟度高,彎曲半徑小;外護套管使用具有加強夾布層的合成橡膠管,耐壓高。套管與電極使用紫銅卡箍在專業設備上冷擠壓緊固,密封性好,不易漏水。
性能要求:
水冷電纜外護套膠管耐擊穿電壓V≧2300V。
水冷電纜外護套膠管耐工作水壓P≧0。6Mpa。
外護套膠管與電極接口處冷卻水無滲漏。
軟體導線與電極在專用設備上冷擠壓緊固。
200mm2標稱截面積的試驗拉力為15KN,在此基礎上,水冷電纜標稱截面積每增加100mm2,試驗拉力值相應增, 加5KN。
水冷電纜的最大表面溫升(包括連接處)不大于40K。
