電纜截面積究竟應該如何理解
-
來源:金環宇電纜發布日期:2019-10-17 10:43

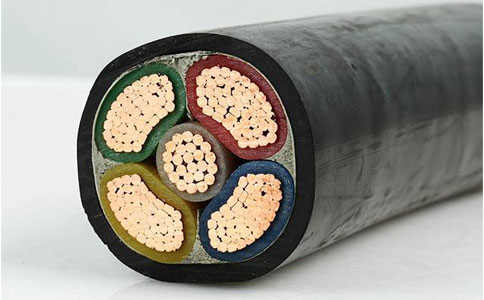

1、標稱截面積
確定導體特定尺寸的數值,但并不受直接測量影響。
注:本標準中導體的每個特定尺寸應符合最大電阻值的要求。
這里是指電纜產品中指定的量值,是用來表述電線、電纜產品的規格型號,僅僅是此規格的代號或名稱,便于產品制造過程中的文件及生產管理,對于用戶和設計人員來講便于選擇和指導生產及電氣設計,但并不要求直接測量其實際截面。
2、設計截面積
這里講的設計值指的就是設計截面積。與電線電纜載流量I直接相關的變量是導體電阻R,并非導體的實際截面。當我們考核電線電纜的設計截面或標稱截面時,均是考核它的電阻值,而不是測量它的實際截面值。
3、實際截面積
指的是導體的幾何截面積,對于電線電纜生產制造者來講,某標稱截面的導體截面究竟設計多大才能滿足標準要求,不是指實際截面要大于等于標稱截面,而是指此標稱截面下的設計截面(電氣截面)要滿足標準要求,即直流電阻是否滿足標準要求,將此作為設計導體實際截面大小的依據。如果選擇的導電性能較高的導體材料,那么實際截面可以小一些,反之導體實際截面應大一些。
目前電線電纜各大標準體系的產品標準均采取標稱截面積或規格代號來對應區分不同截面的導體。例如IEC標準、歐洲標準和國家標準,采用標稱截面積(單位:平方毫米)作為不同截面導體規格的代號,美國標準則采用AWG規格作為代號。其中,對于不同截面規格代號的考核均是通過導體電阻值來要求,而非實際測量導體截面積(注:UL 標準允許測量實際截面積,但采用導體電阻作為仲裁方法)。這里的截面積的表示方式各有各的不同,各有各的標準,當然我們國內的話,還是用我們習慣平方毫米來表示。
電纜產品標準如何界定呢?如何才是合格產品呢?
對于電線電纜產品標準,只要導體能達到所聲稱的標稱截面積對應的最大電阻值要求,導體單線直徑或根數滿足標準要求即可判定合格。同時,衡量各個型號質量的參考指標是其應滿足相應標稱截面積的最大電阻值,只要這項指標滿足要求,就表明該產品是合格的。如果截面積做的太小,就會造成電阻值不合格。這事實上也相應對截面積進行了考核,只是參考,而不是絕對的。這里要提到的就是,有些廠商為了占有市場,用低價格來吸引客戶,但是做出的電纜產品存在著不足平方的做法,各位在購買電纜的時候要擦亮雙眼,認真分析和選擇正規的拖鏈電纜廠家,這樣才是能從根本上節約成本的做法,而不是選擇便宜的產品。
