10KV電纜中間接頭制作圖解及電纜中間接頭規范要求

電纜接頭又稱電纜頭。電纜鋪設好后,為了使其成為一個連續的線路,各段線必須連接為一個整體,這些連接點就稱為電纜接頭。電纜線路中間部位的電纜接頭稱為中間接頭,而線路兩末端的電纜接頭稱為終端頭。電纜接頭是用來鎖緊和固定進出線,起到防水防塵防震動的作用。

10KV電纜中間接頭制作全程圖

1、切割電纜

本次接頭制作選用JSY10/3.2 70-120mm熱縮套件 切割電纜。將待接頭的兩段電纜自斷口處交疊,交疊長度為200~300mm;量取交疊長度的中心線并作記號,同時將黑色填充保留后翻,不要割斷。

切割電纜

2、芯線處理

熱縮套件為浙江紅光金具電器有限公司的JSY10/3.2 70-120mm) 將熱縮套件中一長一短兩根直徑最大的黑色塑料管分別套入兩段電纜,然后處理線芯

芯線處理

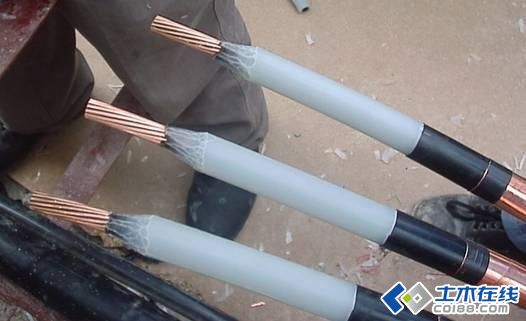

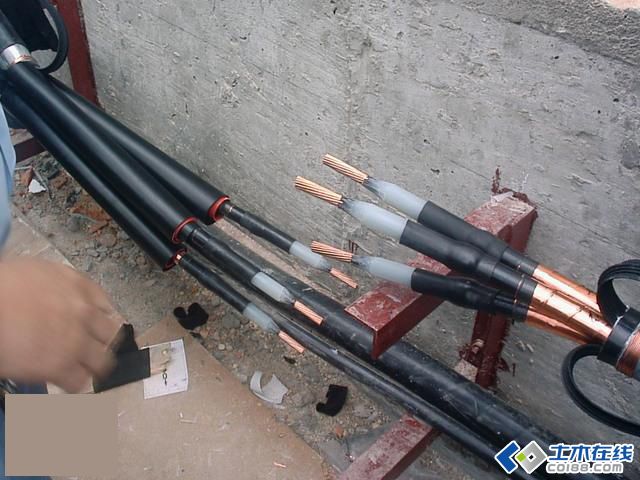

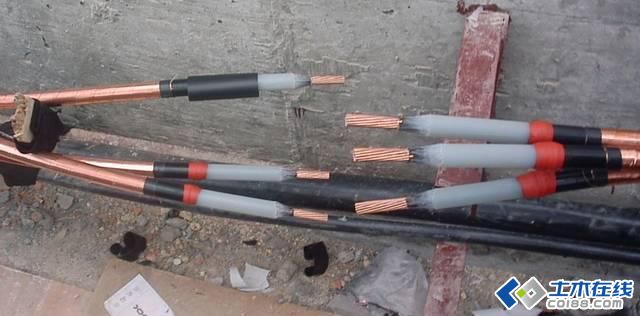

3、鉛筆頭特寫

鉛筆頭處理用來分散電場分布應力。

鉛筆頭特寫

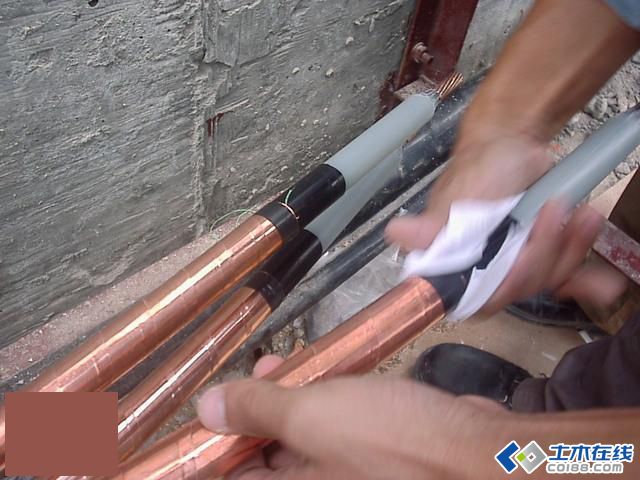

4、清潔半導層

用附帶的清洗劑清潔芯線(注意整個過程操作者要保持手的干凈)

清潔半導層

5、包纏應力控制管

應力疏散膠并套入應力控制管(圖中黑色短管)

包纏應力控制管

6、烘烤應力控制管

右側為烘好的應力管

烘烤應力控制管

7、在長端尾部套入屏蔽銅網

在長端尾部套入屏蔽銅網

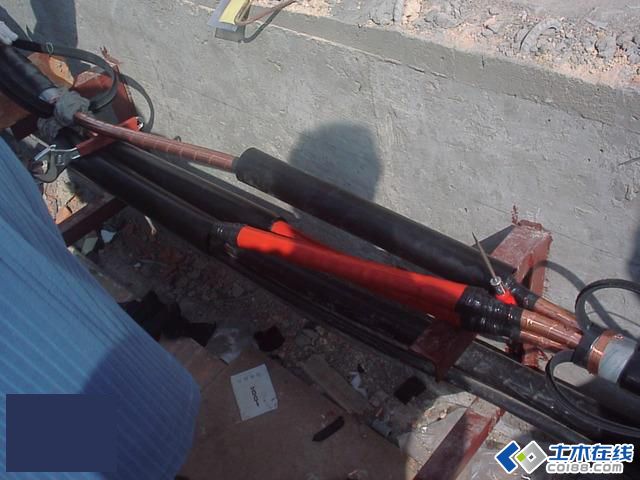

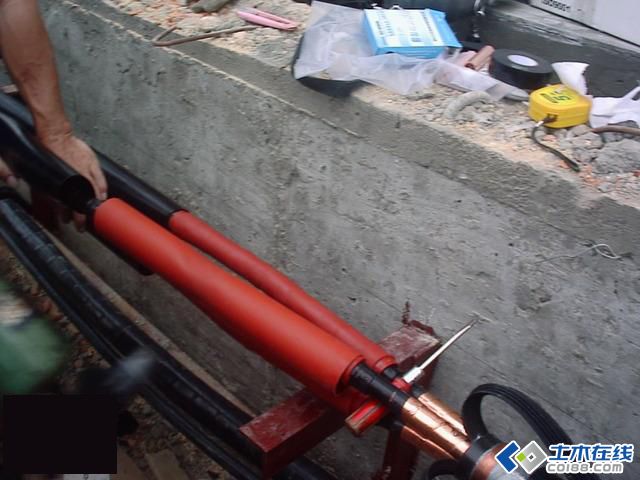

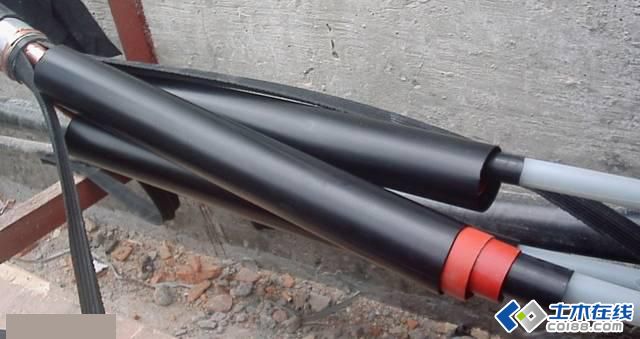

8、依次套入絕緣材料

在長端依次套入絕緣材料,短端套入內半導電管; 在長端按圖所示,依次套入(1,內層紅色內絕緣管)、(2,中間紅色外絕緣管)、(3,外層黑色外半導電管);在短端套入黑色內半導電管

依次套入絕緣材料

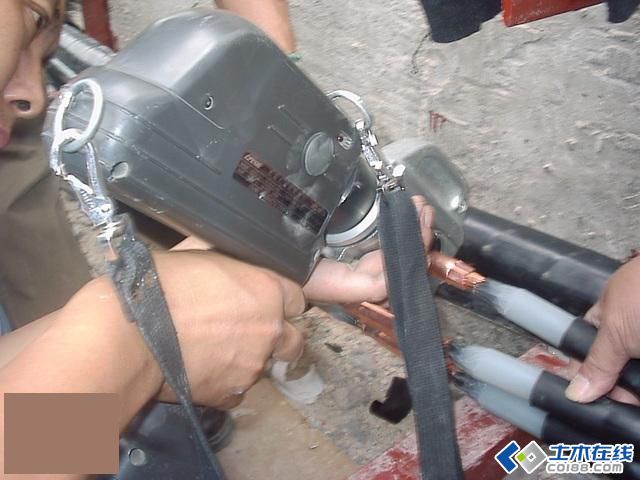

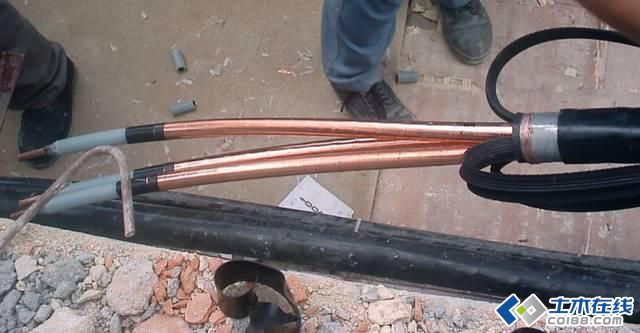

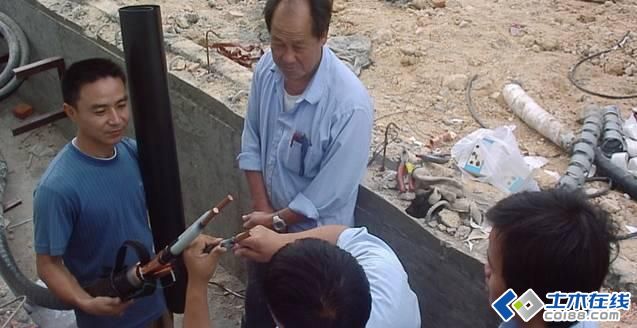

9、壓接芯線

注意壓接質量(該壓接鉗為德國進口,全自動)

壓接芯線

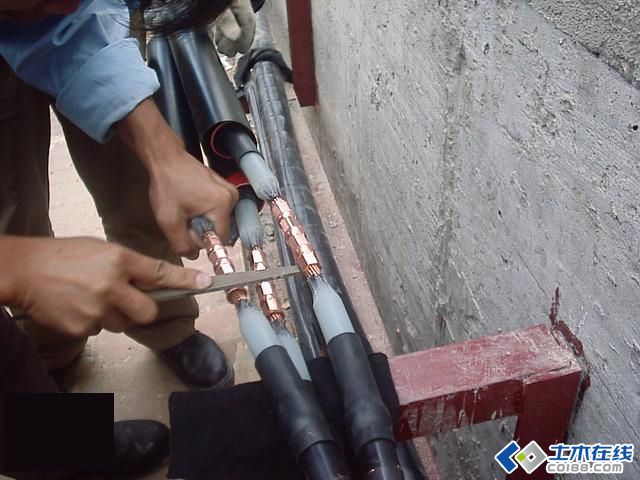

10、打磨壓接頭

打磨為了消除尖端放電

打磨壓接頭

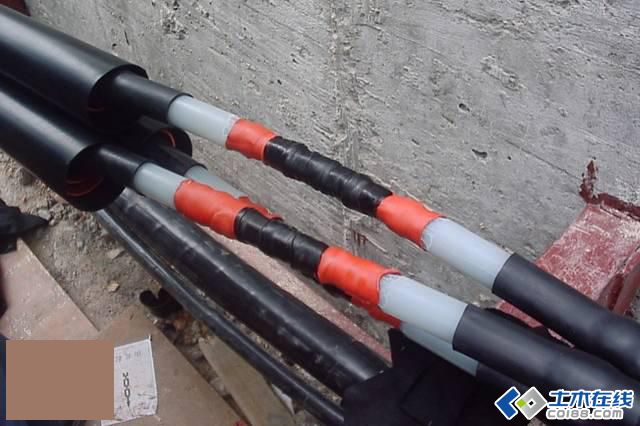

11、接頭上包繞

在接頭上包繞黑色半導電帶,在鉛筆頭上用應力膠填充。 在接頭上包繞黑色半導電帶,包纏后接頭處外徑與主絕緣大小一致;在鉛筆頭上用紅色應力膠填充,將鉛筆頭填瞞。

接頭上包繞

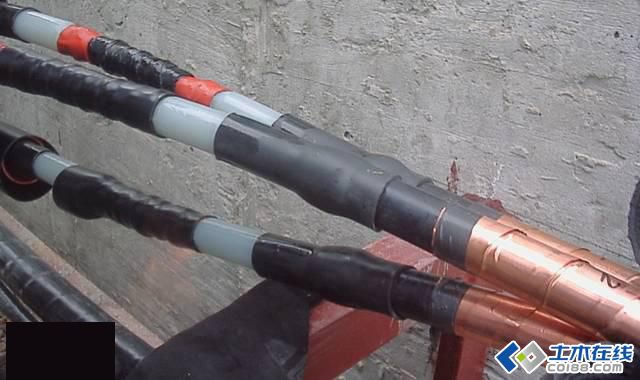

12、烘烤內半導電管

將短端已經套入的黑色內半導電管移至接頭上烘烤收縮,用配套清潔劑清潔整個芯線的絕緣層(白)和半導電管(黑)及應力管(黑)

烘烤內半導電管

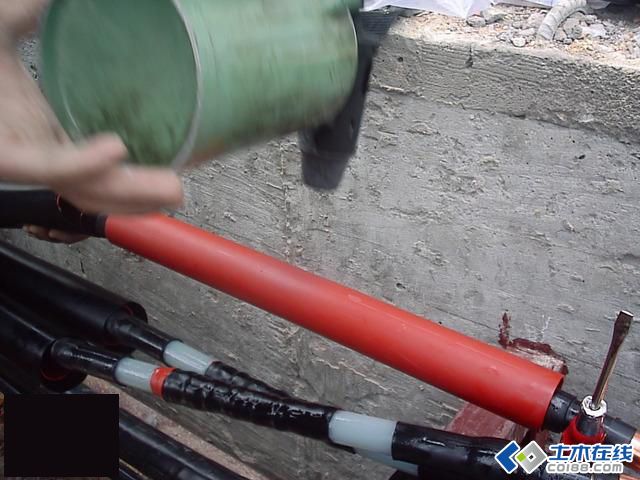

13、烘烤內絕緣

將套入長端最內層的紅色內絕緣管移至接頭上,在該管兩管口部位包繞熱熔膠,然后從中間向兩端加熱收縮。



烘烤內絕緣

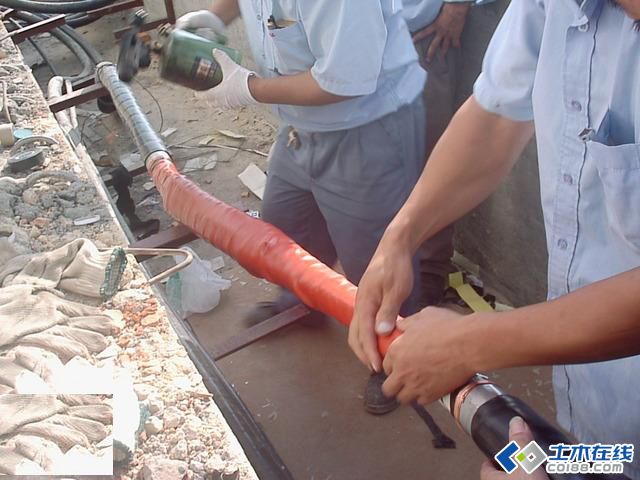

14、烘烤外絕緣管

將套入長端第二層的紅色外絕緣管移至接頭上,在該管兩管口部位包繞熱熔膠,然后從中間向兩端加熱收縮,完成后在兩端包繞高壓防水膠布密封

烘烤外絕緣管

15、烘烤外半導電層

將套入長端最外層的黑色外半導電層移至接頭上,在該管兩管口部位包繞熱熔膠,然后從中間向兩端加熱收縮

烘烤外半導電層

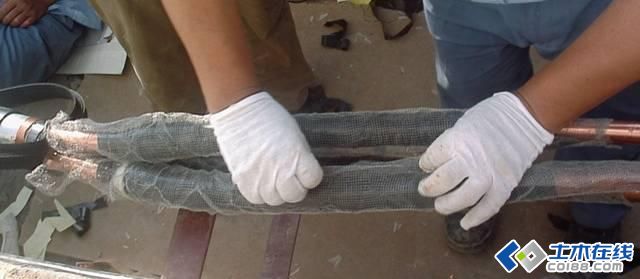

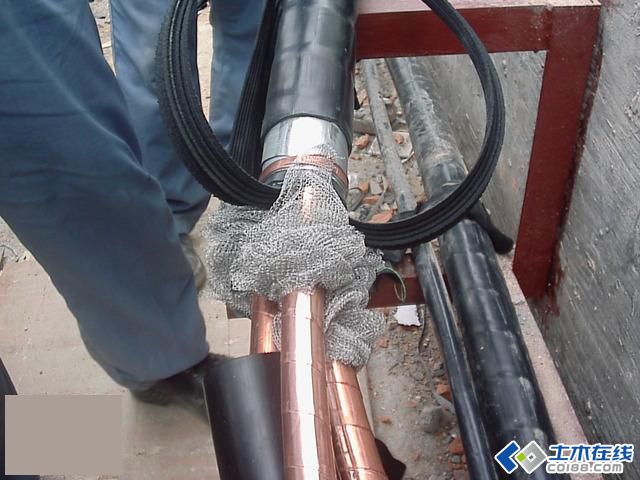

16、各相分別套入銅網屏蔽

將套入長端同屏蔽網移至接頭上,用手將屏蔽網在各相上整平,同時注意將銅網兩端壓在電纜原來的屏蔽層上,用錫焊焊接

各相分別套入銅網屏蔽

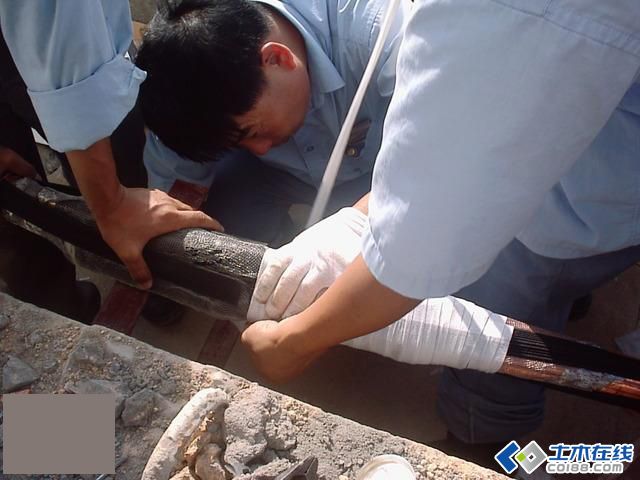

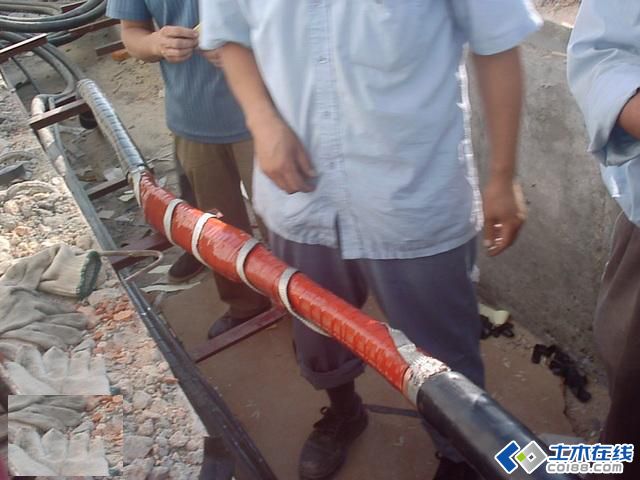

17、綁扎,整形

將原來切割電纜時翻起的填充物(見圖1)從新翻回,然后用白紗帶將三相芯線綁扎在一起,注意:接頭是否圓潤平整,全在這里了

綁扎,整形

18、綁扎,整形2

有條件可在白紗帶外再包繞一層高壓熱縮帶,增加密封絕緣度,無條件不包也可。

綁扎,整形2

19、焊接地線

用附帶的編織銅線將接頭兩端的保護鋼鎧聯結(焊接)起來。

焊接地線

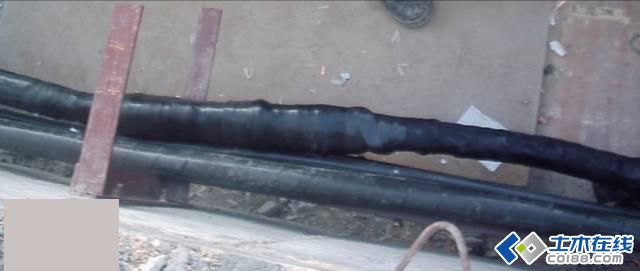

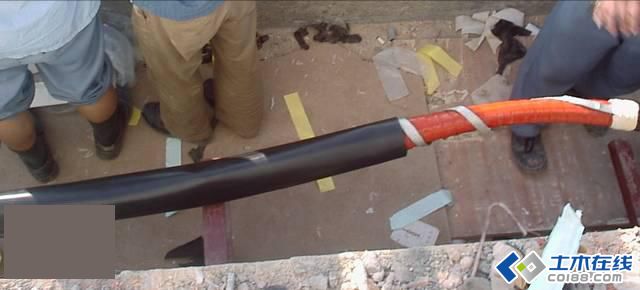

20、烘烤外護層

將一端電纜中早已套入的長外護套管移到超過壓接管位置時開始熱縮

烘烤外護層

21、烘烤外護層2

將另一端電纜中早已套入的短外護套管移到超過壓接管位置,套住先收縮的長外護套管100mm時開始熱縮。

烘烤外護層

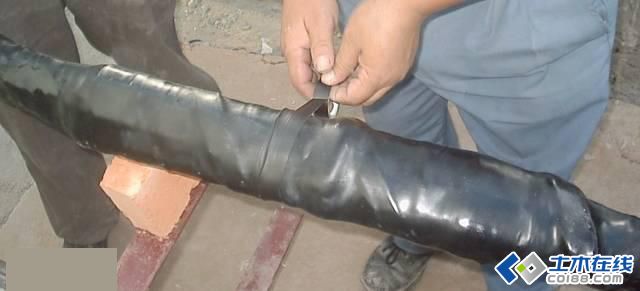

22、完成

用黑膠布在外護套交疊處做包纏封口處理,至此,電纜中間頭制作結束!

完成

電纜中間接頭規范要求

1、導體的連接導體連接要求低電阻和足夠的機械強度,連接處不能出現尖角。中低壓電纜導體連接常用的是壓接,壓接應注意:

(1)選擇合適的導電率和機械強度的導體連接管;

(2)壓接管內徑與被連接線芯外徑的配合間隙取0.8~1.4mm;

(3)壓接后的接頭電阻值不應大于等截面導體的1.2倍,銅導體接頭抗拉強度不低于60N/mm2;

(4)壓接前,導體外表面與連接管內表面涂以導電膠,并用鋼絲刷破壞氧化膜;

(5)連接管、線芯導體上的尖角、毛邊等,用銼刀或砂紙打磨光滑。

2、內半導體屏蔽處理。

凡電纜本體具有內屏蔽層的,在制作接頭時必須恢復壓接管導體部分的接頭內屏蔽層,電纜的內半導體屏蔽均要留出一部分,以便使連接管上的連接頭內屏蔽能夠相互連通,確保內半導體的連續性,從而使接頭接管處的場強均勻分布。

3、外半導體屏蔽的處理。

外半導體屏蔽是電纜和電纜接頭絕緣外部起均勻電場作用的半導電材料,同內半導體屏蔽一樣,在電纜及接頭中起到了十分重要的作用。外半導體端口必須整齊均勻還要求與絕緣平滑過渡,并在電纜接頭增繞半導體帶與電纜本體外半導體屏蔽搭接連通。

4、電纜反應力錐的處理。

施工時形狀、盡寸準確無誤的反應力錐,在整個錐面上電位分布是相等的,在制作交聯電纜反應錐時,一般采用專用切削工具,也可以用微火稍許加熱,用快刀進行切削,基本成型后,再用2mm厚玻璃修刮,最后用砂紙由粗至細進行打磨,直至光滑為至。

5、金屬屏蔽及接地處理。

金屬屏蔽在電纜及接頭中的作用主要是用來傳導電纜故障短路電流,以及屏蔽電磁場對臨近通訊設備的電磁干擾,運行狀態下金屬屏蔽在良好的接地狀態下處于零電位,當電纜發生故障之后,它具有在極短的時間內傳導短路電流的能力。接地線應可靠焊接,兩端盒電纜本體上的金屬屏蔽及鎧裝帶牢固焊接,終端頭的接地應可靠。

6、接頭的密封和機械保護。

接頭的密封和機械保護是確保接頭安全可靠運行的保障。應防止電纜接頭內滲入水分和潮氣,另外在接頭位置應搭砌接頭保護槽或裝設水泥保護盒等。
