同軸電纜的安裝方法,同軸電纜接頭制作、接頭接法圖

同軸電纜的安裝方法

同軸電纜一般安裝在設備與設備之間。在每一個用戶位置上都裝備有一個連接器,為用戶提供接口。接口的安裝方法如下:

(1)細纜 將細纜切斷,兩頭裝上BNC頭,然后接在T型連接器兩端。

(2)粗纜 粗纜一般采用一種類似夾板的Tap裝置進行安裝,它利用Tap上的引導針穿透電纜的絕緣層,直接與導體相連。電纜兩端頭設有終端器,以削弱信號的反射作用。

在對同軸電纜的定義進行了簡單的了解之后,讓我們一起來看一下同軸電纜的接頭接法。

同軸電纜的接頭接法主要視種類而定,可用焊接,也可用壓接。

同軸電纜接頭制作及接頭接法圖

DDF數字配線電纜頭制作方法步驟如下:

⒈準備工具:斜口鉗、剝線鉗、六角壓線鉗、烙鐵、焊錫。

⒉制作:

①剝線:使用剝線鉗將線纜絕緣外層剝?nèi)ァ?/p>

同軸電纜制作剝線同軸電纜制作剝線

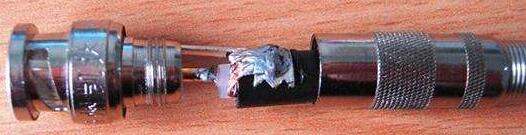

②焊接芯線:依次套入電纜頭尾套,壓接套管,將屏蔽網(編織線)往后翻開,剝開內絕緣層,露出芯線長2.5mm,將芯線(內導體)插入接頭,注意芯線必須插入接頭的內開孔槽中,最后上錫。

同軸電纜制作上錫

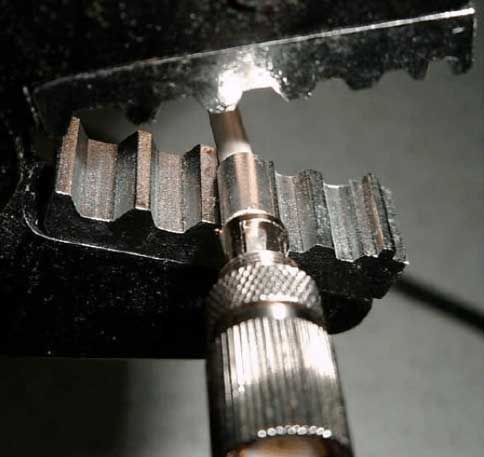

③壓線:將屏蔽網修剪齊,余約6.0mm,然后將壓接套管及屏蔽網一起推入接頭尾部,用六角壓線鉗壓緊套管,最后將芯線焊牢。

同軸電纜制作壓線
同軸電纜制作壓線

④測試:做完線頭后,用數字萬用表進行測試并檢查線頭是否焊接好,避免造成虛焊,短接等問題。

同軸電纜接頭制作小提示

你可以為某些特定直徑的同軸電纜購買切線器,卷縮機和鉗子。這些工具需要練習一下才能知道如何使用,你不需要用特殊的工具來做連接器。只要你小心一般的鉗子也可以使用。

不要使用F型螺母連接器。如果是使用這種類型的廉價未經檢測的連接器,電纜信號會從中“漏出”。這會導致信號從導線上漏出,并且導致屏幕上出現扭曲,豎線,橫向移動的短線,或是隨機出現的小白點。
