家庭照明線路基本接法

來源：互聯網發布日期：2019-08-15 09:14

照明電路的組成包括電源的引入、單相電能表、漏電保護器、熔斷器、插座、燈頭、開關、照明燈具和各類電線及配件輔料。那么家庭照明線路基本接法是什么呢?

1、照明開關是控制燈具的電氣元件，起控制照明電燈的亮與滅的作用(即接通或斷開照明線路)。開關有明裝和安裝之分，現家庭一般是暗裝開關;

2、根據電源電壓的不同，插座可分為三相四孔插座和單相三孔或二孔插座;家庭一般都是單相插座，實驗室一般要安裝三相插座。根據安裝形式不同，插座又可分為明裝式和暗裝式，現家庭一般都是暗裝插座。單相兩孔插座有橫裝和豎裝兩種。橫裝時，接線原則是左零右相;豎裝時，接線原則是上相下零;單相三孔插座的接線原則是左零右相上接地。另外在接線時也可根據插座后面的標識，L端接相線，N端接零線，E端接地線。 注意：根據標準規定，相線(火線)是紅色線，零線(中性線)是黑色線，接地線是黃綠雙色線;

3、在準備安裝開關和插座的地方鉆孔，然后按照開關和插座的尺寸安裝線盒，接著按接線要求，將盒內甩出的導線與開關、插座的面板連接好，將開關或插座推入盒內對正盒眼，用螺絲固定。固定時要使面板端正，并與墻面平齊;

4、燈座(燈頭)的安裝 插口燈座上的兩個接線端子，可任意連接零線和來自開關的相線;但是螺口燈座上的接線端子，必須把零線連接在連通螺紋圈的接線端子上，把來自開關的相線連接在連通中心銅簧片的接線端子上;

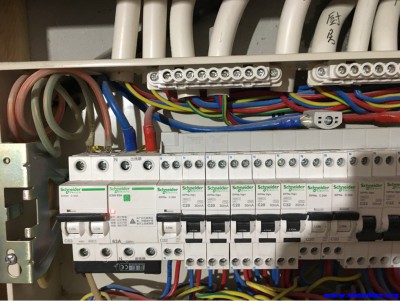

5、漏電保護器的接線：電源進線必須接在漏電保護器的正上方，即外殼上標有“電源”或“進線”端;出線均接在下方，即標有“負載”或“出線”端。倘若把進線、出線接反了，將會導致保護器動作后燒毀線圈或影響保護器的接通、分?jǐn)嗄芰?

6、漏電保護器的安裝：漏電保護器應安裝在進戶線截面較小的配電盤上或照明配電箱內。安裝在電度表之后，熔斷器之前。 所有照明線路導線(包括中性線在內)，均必須通過漏電保護器，且中性線必須與地絕緣。 垂直安裝，傾斜度不得超過5° 。安裝漏電保護器后，不能拆除單相閘刀開關或熔斷器等。這樣一是維修設備時有一個明顯的斷開點;二是在刀閘或熔斷器起著短路或過負荷保護作用;

7、熔斷器的安裝低壓熔斷器廣泛用于低壓供配電系統和控制系統中，主要用作電路的短路保護，有時也可用于過負載保護。常用的熔斷器有瓷插式、螺旋式、無填料封閉式和有填料封閉式。使用時串聯在被保護的電路中，當電路發生短路故障，通過熔斷器的電流達到或超過某一規定值時，熔斷器以其自身產生的熱量使熔體熔斷，從而自動分?jǐn)嚯娐?，起到保護作用;

8、單相電能表(電度表)的安裝：?jiǎn)蜗嚯娔鼙斫泳€盒里共有四個接線樁，從左至右按l、2、3、4編號。直接接線方法是按編號l、3接進線(1接相線，3接零線)，2、4接出線(2接相線，4接零線)。

照明電路安裝的技術要求：

1、燈具安裝的高度，室外一般不低于3m，室內一般不低于2.5m。

2、照明電路應有短路保護。照明燈具的相線必須經開關控制，螺口燈頭中心觸應接相線，螺口部分與零線連接。不準將電線直接焊在燈泡的接點上使用。絕緣損壞的螺口燈頭不得使用。

3、室內照明開關一般安裝在門邊便于操作的位置，拉線開關一般應離地2～3m，暗裝翹板開關一般離地1.3m，與門框的距離一般為0.15～0.20m。

4、明裝插座的安裝高度一般應離地1.31.5m。暗裝插座一般應離地0.3m，同一場所暗裝的插座高度應一致，其高度相差一般應不大于5mm，多個插座成排安裝時，其高度應不大于2mm。

5、照明裝置的接線必須牢固，接觸良好，接線時，相線和零線要嚴格區別，將零線接燈頭上，相線須經過開關再接到燈頭。

6、應采用保護接地(接零)的燈具金屬外殼，要與保護接地(接零)干線連接完好。

7、燈具安裝應牢固，燈具質量超過3kg時，必須固定在預埋的吊鉤或螺栓上。軟線吊燈的重量限于1kg以下，超過時應加裝吊鏈。固定燈具需用接線盒及木臺等配件。

8、照明燈具須用安全電壓時，應采用雙圈變壓器或安全隔離變壓器，嚴禁使用自耦(單圈)變壓器。安全電壓額定值的等級為42V、36V、24V、12V、6V。

9、燈架及管內不允許有接頭。

10、導線在引入燈具處應有絕緣保護，以免磨損導線的絕緣，也不應使其承受額外的拉力;導線的分支及連接處應便于檢查。

照明電路安裝的具體要求：

1、布局：根據設計的照明電路圖，確定各元器件安裝的位置，要求符合要求，布局合理，結構緊湊，控制方便，美觀大方。

2、固定器件：將選擇好的器件固定在網板上，排列各個器件時必須整齊。固定的時候，先對角固定，再兩邊固定。要求元器件固定可靠，牢固。

3、布線：先處理好導線，將導線拉直，消除彎、折，布線要橫平豎直，整齊，轉彎成直角，并做到高低一致或前后一致，少交叉，應盡量避免導線接頭。多根導線并攏平行走。而且在走線的時候緊緊的記著“左零右火”的原則(即左邊接零線，右邊接火線)。 (4)接線：由上至下，先串后并;接線正確，牢固，各接點不能松動，敷線平直整齊，無漏銅、反圈、壓膠，每個接線端子上連接的導線根數一般不超過兩根，絕緣性能好，外形美觀。紅色線接電源火線(L)，黑色線接零線(N)，黃綠雙色線專作地線(PE);火線過開關，零線一般不進開關;電源火線進線接單相電能表端子“1”，電源零線進線接端子“3”，端子“2”為火線出線，端子“4”為零線出線。進出線應合理匯集在端子排上。

4、檢查線路：用肉眼觀看電路，看有沒有接出多余線頭。參照設計的照明電路安裝圖檢查每條線是否嚴格按要求來接，每條線有沒有接錯位，注意電能表有無接反，漏電保護器、熔斷器、開關、插座等元器件的接線是否正確。

5、通電：送電由電源端開始往負載依次順序送電，先合上漏電保護器開關，然后合上控制白熾燈的開關，白熾燈正常發亮;合上控制日關燈開關，日光燈正常發亮;插座可以正常工作，電能表根據負載大小決定表盤轉動快慢，負荷大時，表盤就轉動快，用電就多。 (7)故障排除：操作各功能開關時，若不符合要求，應立即停電，判斷照明電路的故障，可以用萬用表歐姆檔檢查線路，要注意人身安全和萬用表檔位。
