電線中的黃綠線是什么線?

一般規定,三相電線顏色為黃、綠、紅,分別為A、B、C三相,代表的是火線,藍色為零線,黃綠相間的線代表為地線。

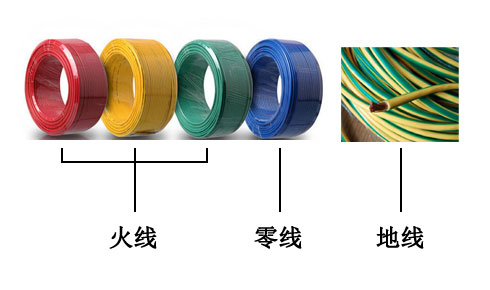

火線(紅。黃、綠)零線(藍)地線(黃綠相間)
火線(紅。黃、綠)零線(藍)地線(黃綠相間)

接線時黃、綠、紅接火線,藍色接零線,黃綠相間的線接到PE保護線上或者接到設備外殼上(外殼已與地網連接)。有時四線顏色區分不太明顯時,三根截面一樣的為火線,截面稍小的為零線。你說的變壓器也許是控制回路的電源,如是380V,接到任意兩根火線上;如是220V,則接一根火線,一根零線。

實際操作 安全為上紅色是火線,藍色是零線,黃色或黃白相間的是地線。相線一般是黃、綠、紅,保護中性線(PEN線)是黑色,保護線(PE線)是黃綠雙色線,保護線在任何情況下都嚴禁作相線使用。

根據《住宅裝飾裝修工程施工規范》GB 50327-2001 16.1.4條規定:

“配線時,相線與零線的顏色應不同;同一住宅相線(L)顏色應統一,零線(N)宜用藍色,保護線(PE)必須用黃綠雙色線”

根據規范,可以得出:保護線(PE)即地線必須(強制性規定)用黃綠雙色線,零線用藍色,(不是強制性規定,在條件許可時,勻應選擇藍色線),相線不使用藍色即為紅、黃、綠色。(相線顏色還未一致起來,不同公司可能規定不一樣。下面用顏色方式可以參考。零線勻用藍色,如果用于插座,相線用紅色。燈路進線用紅色,燈路控制線或雙控線用黃色和綠色)

按規定顏色布線插座圖:紅色、藍色、雙色線穿入插座底盒。紅色作火線,藍色作零線,雙色線作地線。按規定顏色穿線,施工也方便,紅色線火線與插座L極連接,藍色零線與N極連接,雙色線與接地標識連接。

按規定顏色燈路布線圖:進火線用紅色,零線用藍色,控制線用黃色(也可使用綠色)

什么是火線和零線:

火線是電路中輸送電的電源線,零線是從變壓器中性點接地后引出的主干線,與火線(L)構成回路,對用電設備進行供電。

如何判斷火線和零線

1.用萬能表。首先先將萬用表置于交流檔500v,手捏一表筆,另一表筆分別觸接電源線。電壓高的則是火線,低的就是零線,電壓為0的是地線。要是交流檔打的是對的,電壓要比實際值小,要是一不小心打錯到了電阻檔,是會傷到自己的,所以要做好自我保護。

2.燈泡

找一個燈泡(帶燈口),斷開電源后,將燈泡的一端連接到火線上。另一端連接到任意測線上。合閘,能夠正常點亮燈泡的是零線;燈泡不亮或交暗的是地線。

零線和地線接錯的后果

1.因為是交流電,所以火和零互換對電器沒什么影響。面對3孔插座,左零,右火,主要是維修時使用。

2.零和地接反或混接,這種情況比較危險。因為地線如果接到零線上,會導致設備外殼帶電。(一般設備正常時外殼幾乎不帶電)
