單股電線接頭連接的常用方法

發(fā)布日期：2020-04-24 10:15

需連接的導線種類和連接形式不同，其連接的方法也不同常用的連接方法有絞合連接緊壓連接焊接等連接前應小心地剝除導線連接部位的絕緣層，注意不可損傷其芯線。

絞合連接是指將需連接導線的芯線直接緊密絞合在一起銅導線常用絞合連接。

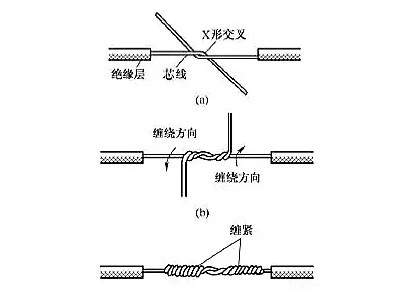

單股銅導線的直接連接小截面單股銅導線連接方法如圖1所示，先將兩導線的芯線線頭作X形交叉，再將它們相互纏繞2～3圈后扳直兩線頭，然后將每個線頭在另一芯線上緊貼密繞5～6圈后剪去多余線頭即可。

圖1

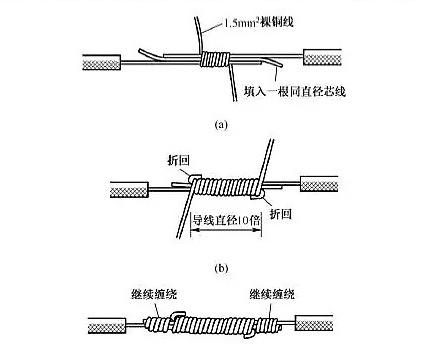

大截面單股銅導線連接方法如圖2所示，先在兩導線的芯線重疊處填入一根相同直徑的芯線，再用一根截面約1.5mm2的裸銅線在其上緊密纏繞，纏繞長度為導線直徑的10倍左右，然后將被連接導線的芯線線頭分別折回，再將兩端的纏繞裸銅線繼續(xù)纏繞5～6圈后剪去多余線頭即可。

圖2

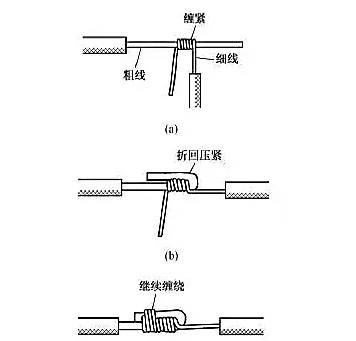

不同截面單股銅導線連接方法如圖3所示，先將細導線的芯線在粗導線的芯線上緊密纏繞 5～6圈，然后將粗導線芯線的線頭折回緊壓在纏繞層上，再用細導線芯線在其上繼續(xù)纏繞3～4圈后剪去多余線頭即可。

圖3

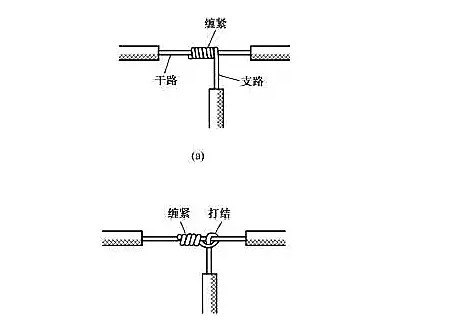

單股銅導線的分支連接單股銅導線的T字分支連接如圖4所示，將支路芯線的線頭緊密纏繞在干路芯線上5～8圈后剪去多余線頭即可對于較小截面的芯線，可先將支路芯線的線頭在干路芯線上打一個環(huán)繞結，再緊密纏繞5～8圈后剪去多余線頭即可。

圖4

單股銅導線的十字分支連接如圖5所示，將上下支路芯線的線頭緊密纏繞在干路芯線上5～8圈后剪去多余線頭即可可以將上下支路芯線的線頭向一個方向纏繞[見圖5(a)]，也可以向左右兩個方向纏繞[見圖 5(b)]。

圖5
