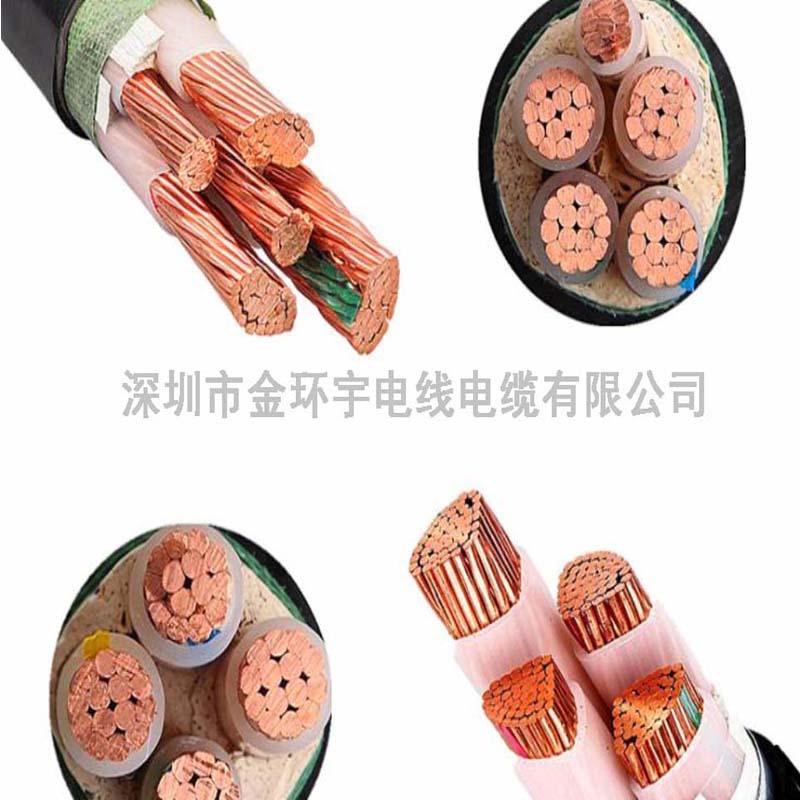

WDZ-YJY是什么電纜
-
來源:金環宇電線電纜發布日期:2020-04-16 10:15
一、含義
WDZ:低煙無鹵阻燃電力電纜。
WDZN:低煙阻燃耐火阻燃交聯電力電纜
W-無鹵, D-遞煙,Z-阻燃,N-耐火,YJ-交聯聚乙烯絕緣,V-聚乙烯護套, YJV-交聯聚乙烯絕緣聚乙烯護套電力電纜。
型號中省略原則:電線電纜產品中銅是主要使用的導體材料,故銅芯代號T省寫,但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜、電磁線類產品不表明大代號,電氣裝備用電線電纜類和通信電纜類也不列明,但列明小類或系列代號等
二產品簡介
低煙無鹵阻燃電纜適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用
三、低煙無鹵電纜的說明
低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力,而且,一旦著火,它具有無鹵,低煙,無毒,無腐蝕等特性。適用于如高層建筑,賓館,醫院,地鐵,核電站,隧道,發電廠,礦山,石油,化工等。
低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外,它還能在火災條件下滿足線路供電的能力。主要用于火災報警,消防設備,排煙設備,以及緊急通道運輸,照明等應急設施的供電線路中需要耐火的場所。
(1)、低煙無鹵電纜的阻燃等級
根據GB/T18380.3-2002規定的試驗條件,低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級。
(2)、低煙無鹵電纜絕緣采用不含鹵素的交聯聚乙烯,護套采用了不含鹵素的聚烯烴材料,所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少,它不會產生很濃的酸霧,有毒氣體,毒性很小。
四、主要性能
1、低煙無鹵阻燃型
1) 阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m,或單根垂直燃燒試驗。
2) 鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度(1L水中PH≥4.3 電導率值應不超過10us/mm)
3) 煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定(透光率的最小值≥60%)
4) 導體直流電阻符合GB/T3956的規定
5) 工頻耐壓試驗:電力電纜應經受3500V,5min不擊穿。控制電纜應經受3000V,5min不擊穿。
6) 應經受-15℃的低溫卷繞試驗或低溫沖擊試驗,試驗后試樣表面應無目力可見裂紋。
2、低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外,其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定,在750℃,90min燃燒,2A熔絲不容斷。
