三相600A電流需多少毫米電線
-
來源:金環宇電線發布日期:2020-03-21 11:20

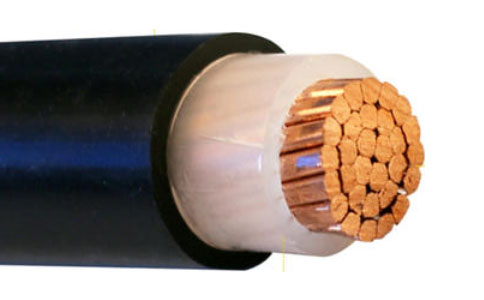

380V電壓600A電流用3根300mm²的銅電纜,或者用1根4*400mm²的銅電纜。載流量值主要由電纜的材質和截面積決定,與電纜長度、外界的電壓和負載的參數無關。不同廠家的電纜的載流量雖略有不同,但大同小略,
擴展資料
口訣說明:
本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出,而是”截面乘上一定的倍數”來表示,通過心算而得。倍數隨截面的增大而減小。
“二點五下乘以九,往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線,其載流量約為截面積數的9倍。如2.5mm’導線,載流量為 2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面積數的倍數關系是順著線號往上排,倍數逐次減l,即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三點五,雙雙成組減點五”,說的是35mm”的導線載流量為截面積數的3.5倍,即35×3.5=122.5(A)。從50mm’及以上的導線,其載流量與截面積數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組,倍數依次減0.5。
即50、70mm’導線的載流量為截面積數的3倍;95、120mm”導線載流量是其截面積數的2.5倍,依次類推。
“條件有變加折算,高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區,導線載流量可按上述口訣計算方法算出,然后再打九折即可;
當使用的不是鋁線而是銅芯絕緣線,它的載流量要比同規格鋁線略大一些,可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量,可按25mm2鋁線計算。
"穿管根數二三四,八七六折滿載流。意思是在穿管敷設兩根、三根、四根電線的情況下,其載流量分別是電工口訣計算載流量(單根敷設)的80%、70%、60%。
