電線電纜規格型號認識大全
-
來源：互聯網發布日期：2018-04-17 09:41
一、電線與電纜的區分
“電線”和“電纜”并沒有嚴格的界限。
通常將芯數少、產品直徑小、結構簡單的產品稱為電線。沒有絕緣的稱為裸電線，其他的稱為電纜。
導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。
二、不同的電纜
(1) 類別：H——市內通信電纜 HP——配線電纜 HJ——局用電纜
(2)絕緣：Y——實心聚烯烴絕緣 YF——泡沫聚烯烴絕緣 YP——泡沫/實心皮聚烯烴絕緣
(3)內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套 S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套 V——聚氯乙烯護套
(4)特征：T——石油膏填充 G——高頻隔離 C——自承式
(5)外護層：23——雙層防腐鋼帶繞包銷裝聚乙烯外被層; 33——單層細鋼絲鎧裝聚乙烯被層; 43——單層粗鋼絲鎧裝聚乙烯被層 ; 53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層; 553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
三、電纜型號代碼
1、用途代碼-不標為電力電纜，K為控制纜，P為信號纜;
2、絕緣代碼-Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯
3、導體材料代碼-不標為銅，L為鋁;
4、內護層代碼-Q鉛包，L鋁包，H橡套，V聚氯乙稀護套
5、派生代碼-D不滴流，P干絕緣;
6、外護層代碼
7、特殊產品代碼-TH濕熱帶，TA干熱帶;
8、額定電壓-單位KV
四、不同作用的電纜
1、SYV：實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻(射頻)同軸電纜(SYV、SYWV、SYFV)——適用于閉路監控及有線電視工程
SYWV(Y)、SYKV 有線電視、寬帶網專用電纜結構：(同軸電纜)單根無氧圓銅線 物理 發泡聚乙烯(絕緣)(錫絲)(鋁)、 聚氯乙烯(聚乙烯)
3、信號控制電纜(RVV護套線、RVVP屏蔽線)——適用于樓宇對講、防盜報警、消防、自動抄表等工程
RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯——用途：儀器、儀表、對講、監控、控制安裝
4、RG：物理發泡聚乙烯絕緣接入網電纜——用于同軸光纖混合網(HFC)中傳輸數據模擬信號
5、KVVP：聚氯乙烯護套編織屏蔽電纜——用途：電器、儀表、配電裝置的信號傳輸、控制、測量
6、RVV(227IEC52/53) 聚氯乙烯絕緣軟電纜 ——用途：家用電器、小型電動工具、儀表及動 力照明
7、AVVR聚氯乙烯護套安裝用軟電纜
8、SBVV HYA 數據通信電纜(室內、外)——用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用
9、RV、RVP 聚氯乙烯絕緣電纜
10、RVS、RVB——適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
11、BV、BVR 聚氯乙烯絕緣電纜 ——用途：適用于電器儀表設備及動力照明固定布線用
12、RIB音箱連接線(發燒線)
13、KVV聚氯乙烯絕緣控制電纜——用途：電器、儀表、配電裝置信號傳輸、控制、測量
14、SFTP雙絞線 傳輸電話、數據及信息網
15、UL2464電腦連接線
16、VGA 顯示器線
17、SYV同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)
18、SDFAVP、SDFAVVP、SYFPY同軸電纜，電梯專用
19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
五、電力電纜鎧裝和外護套數字
1聯鎖鎧裝纖維外被;
2雙層鋼帶聚氯乙烯外套;
3細圓鋼絲聚乙烯外套;
4粗圓鋼絲;
5皺紋(軋紋)鋼帶;
6雙鋁(或鋁合金)帶;
7銅絲編織;
8鋼絲編織
六、電線電纜的應用分類
1、電力系統
電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
七、電線電纜產品分類
1、裸電線及裸導體制品
本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等;產品主要用在城郊、農村、用戶主線、開關柜等。

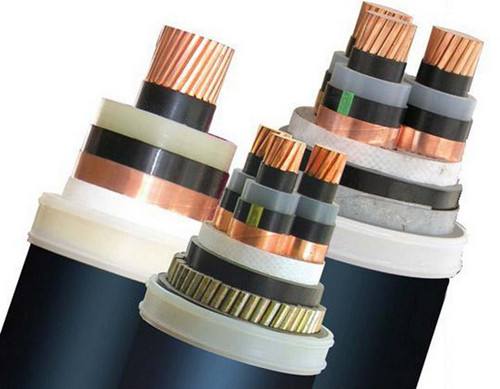

2、電力電纜

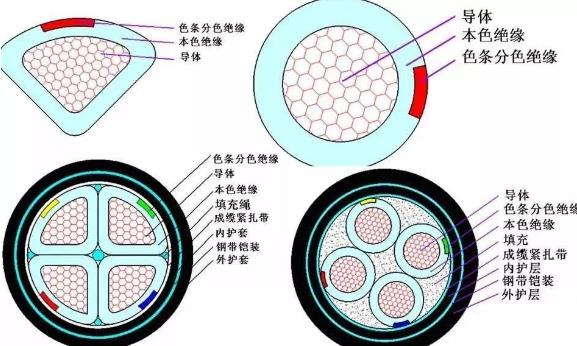

本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。
主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。
產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣裝備用電線電纜
該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖
從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。
5、電磁線(繞組線)
主要用于各種電機、儀器儀表等。
八、電線電纜規格型號
RY聚乙烯絕緣軟線
BV銅芯聚氯乙烯絕緣電線
RV 銅芯聚氯乙烯絕緣安裝軟線
RV銅芯氯乙烯絕緣連接電纜(電線)
BLV鋁芯聚氯乙烯絕緣電線
BYR聚乙烯絕緣軟電線
BVR銅芯聚氯乙烯絕緣軟線
BVS銅芯聚氯乙烯絕緣絞型軟線
RVB銅芯聚氯乙烯絕緣平型連接線軟線
RYV聚乙烯絕緣聚氯乙烯護套軟線
BYVR聚乙烯絕緣聚氯乙烯護套軟線
BVV銅芯聚氯乙烯絕緣聚氯乙烯護套電線
BLVV鋁芯聚氯乙烯絕緣聚氯乙烯護套電線
AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)
RVB銅芯聚氯乙烯平型連接電線
RVS銅芯聚氯乙烯絞型連接電線
RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV-105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF-205AFS-250AFP-250鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線
九、電線電纜規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
1、單芯分支電纜規格表示法：同一回路電纜根數*(1*標稱截面),0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
2、多芯絞合型分支電纜規格表示法：同一回路電纜根數*標稱截面,0.6/1KV，
如：4**185+1*95 0.6/1KV
3、電線電纜規格型號說明：
注：
B(B)——第一個字母表示布線，第二個字母表示玻璃絲編制。
V(V)——第一個字母表示聚乙烯(塑料)絕緣，第二個字母表示聚乙烯護套。
L(L)——鋁，無L則表示銅
F(F)——復合型
R——軟線
S——雙絞
X——絕緣橡膠
