電線電流計算口訣
-
來源:未知發布日期:2020-03-19 11:33
電纜載流量口決:
二點五下乘以九,往上減一順號走。 三十五乘三點五,雙雙成組減點五。 條件有變加折算,高溫九折銅升級。 穿管根數二三四,八七六折滿載流。
本口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出,而是”截面乘上一定的倍數”來表示,通過心算而得。
“二點五下乘以九,往上減一順號走”說的是2.5mm及以下的各種截面鋁芯絕緣線,其載流量約為截面數的9倍。如2.5mm導線,載流量為 2.5×9=22.5(A)。從4mm及以上導線的載流量和截面數的倍數關系是順著線號往上排,倍數逐次減1,即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三點五,雙雙成組減點五”,說的是35mm的導線載流量為截面數的3.5倍,即35×3.5=122.5(A)。從50mm’及以上的導線,其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組,倍數依次減0.5。
即50、70mm’導線的載流量為截面數的3倍;95、120mm導線載流量是其截面積數的2.5倍,依次類推。
“條件有變加折算,高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區,導線載流量可按上述口訣計算方法算出,然后再打九折即可。
當使用的不是鋁線而是銅芯絕緣線,它的載流量要比同規格鋁線略大一些,可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm銅線的載流量,可按25mm鋁線計算。
擴展資料:

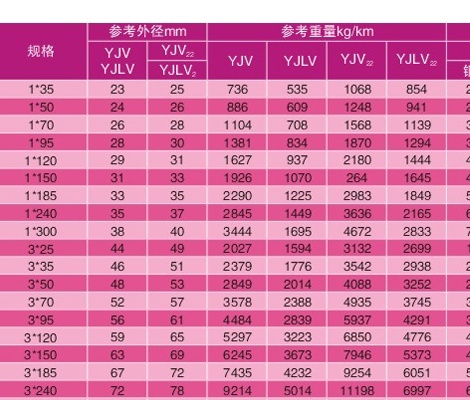

電纜電線是電力輸配電系統中常用的產品,所有電能的傳輸、分配、使用都需要用到電線。因此根據用途不同,電線也有高壓電纜、低壓電纜、母線、絕緣電線等類型。無論是哪種型號的電線,都有一個承載能力,超過了這個值就會燒壞電線。
1、 電線的實際載流量跟很多因素有關,如環境溫度、散熱條件、電線數量多少,布放方式等,條件好的載流量會更大些。
2、 電線載流量可以通過計算的方法得到,這種方法簡單方便,一般情況下可以使用。已知純銅電線的橫截面積為S,一般稍保守取純銅電線的電流密度為6A/mm2,電線的載流量=S x 6。例如我們常用2.5平方的線,載流量就是2.5x6=15A。
3、 電線規格的選擇不僅要考慮載流量是否夠,會不會發熱,還要考慮電壓降是否允許。例如電力機房到程控機房,48v供電,如果按載流量算,120mm2足夠,也不會發熱,但電壓降大,地電位不穩定,會影響數字電路和處理機正常工作,因此需要選擇240mm2的電線。
4、 電線粗細的選擇,涉及到用電安全,一定要留有余量,不能只從經濟角度考慮。
